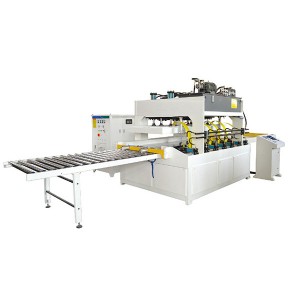

Vertical Sistema de articulación de dedo completamente automática

Breve descripción:

VERTICAL FULLY AUTOMATIC FINGER JOINT SYSTEM (BELT TYPE) (standard : with variable frequencey motor) All From Taiwan Application Finger jointing is recognized as the most stable method of creating length joints between two solid wood or wooden composite components. It is used in order to produce very long wood components or to separate out knots and cracks which lower the strength. Using finger joints it is possible to joint short pieces of wood into one, in principle, infinitely long str...


  • Voltaje: AC380V / 50HZ / 3Fases
  • Min.Order Cantidad: 1Piece / Piezas
  • Términos comerciales: FOB, CIF
  • Puerto: Foshan
  • Condiciones de pago: T / T, L / C
  • Detalle del producto

    Etiquetas de productos

    VERTICAL FINGER JOINT sistema totalmente automática (del tipo de correa)

    (standard : with variable frequencey motor)

    Todos De Taiwan

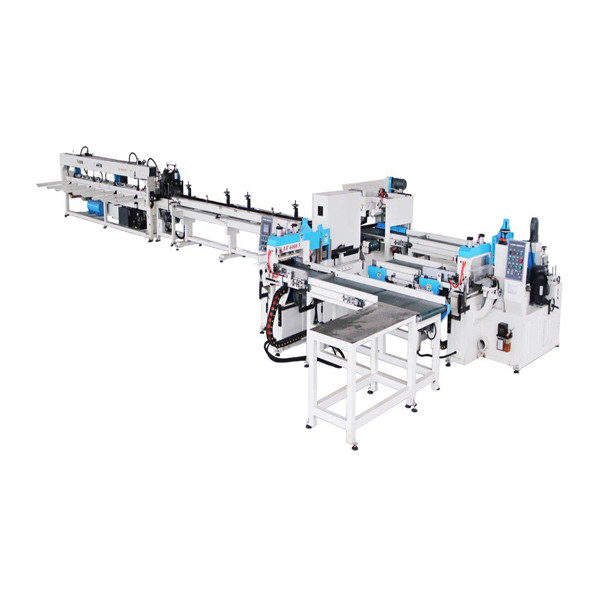

    línea de jonit dedo completamente automático

    Solicitud

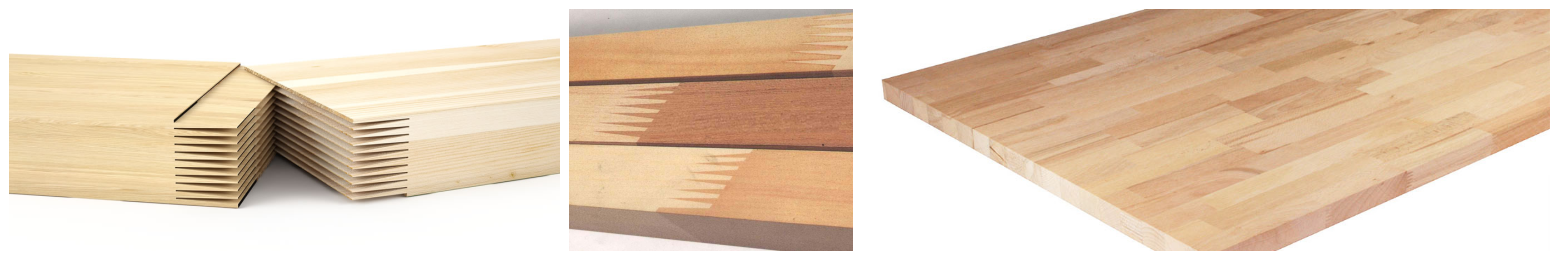

    Unión de dedo es reconocido como el método más estable de la creación de juntas de longitud entre dos componentes de materiales compuestos madera de madera maciza o. Se utiliza con el fin de producir componentes de madera muy largos o para separar los nudos y grietas que reducen la resistencia. Usando los dedos conjuntas s es posible piezas de unión cortos de madera en una, en principio, infinitamente larga hebra de madera.

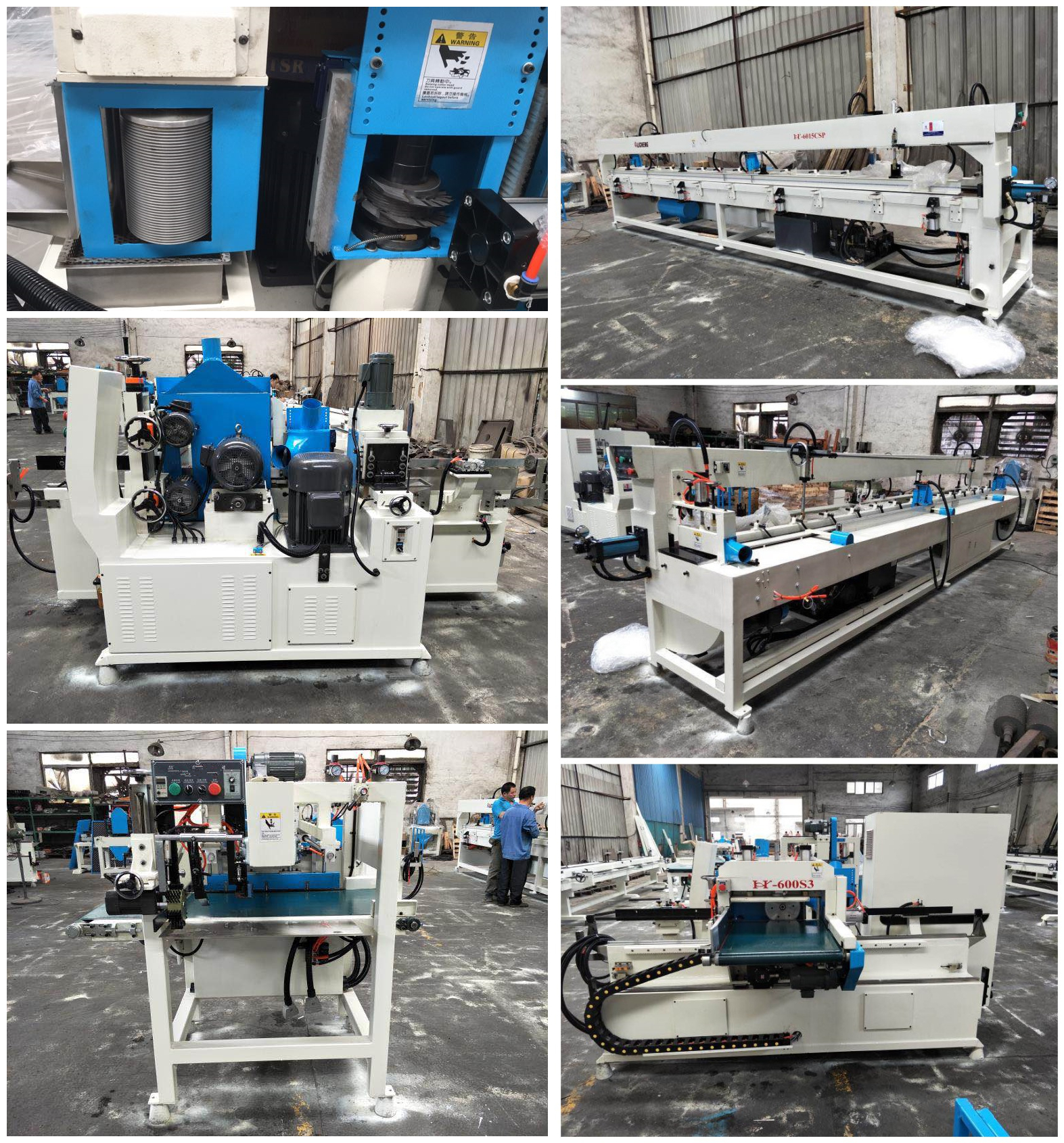

    dedo máquina conjunta

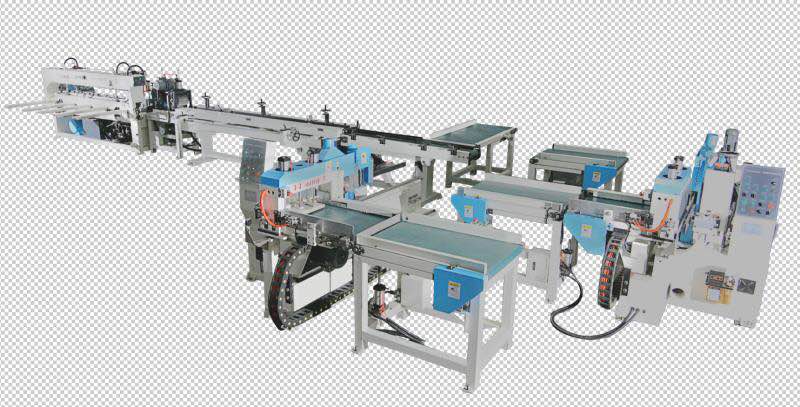

    Nuestra la línea de unión de dedo , offers a particularly workable solution for length joints processing for both vertical and horizontal los dedos conjuntas s ,with belt conveyor, finger joint shaper (with glue), roller conveyor, chain conveyor, using extremely user-friendly , easy-operated, noise-free system to achieve high precision effect.

    Componente :

    mesa de alimentación + talladora H-600F3 shaper + H-600F4 con la mesa de alimentación Medio encolado +

    + Alimentador de cadena auto Oriente + pulse H-6015CFP

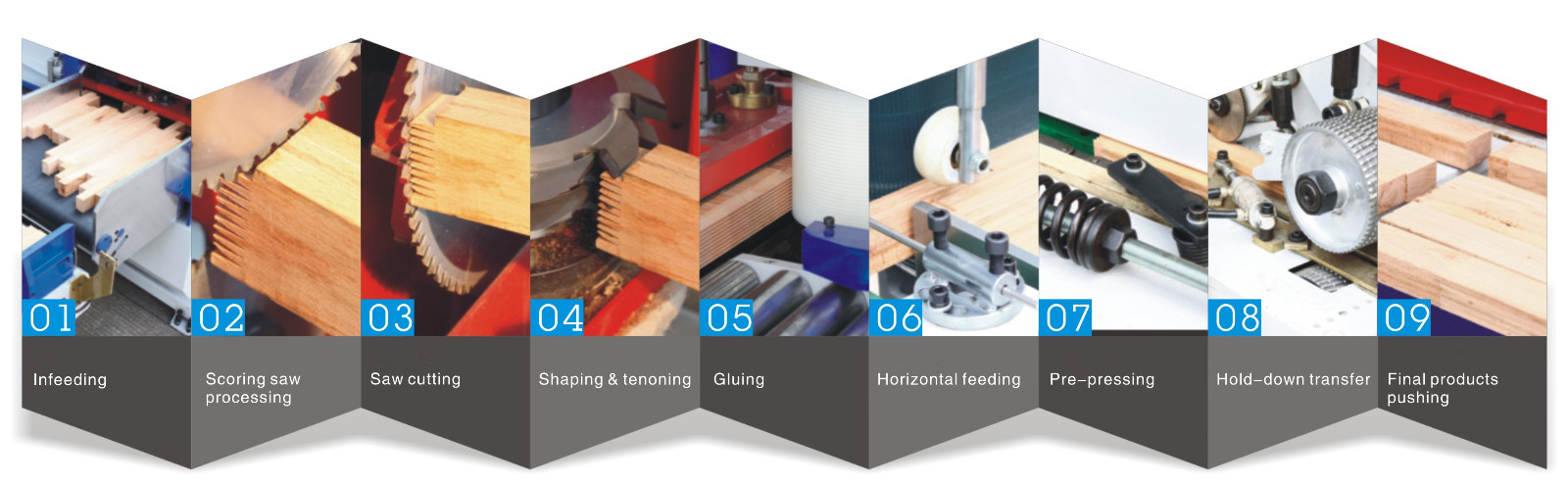

    finger joint process

    sistema HMI + PLC controlado controlado

    dedo conformador de articulación A. H-600F3 automática

    (Puntuación inferior vio + Transportadores + atajo consideró + husillo talladora)

    Ancho de trabajo de mesa: 610 mm

    Longitud de trabajo: 150-900mm

    Espesor de trabajo: 18-150mm

    Velocidad de la máquina cortadora: 2900rpm

    Velocidad de la sierra de puntuación: 2840rpm

    Velocidad de la talladora del husillo: 6750rpm

    Motor del husillo de la talladora: 20HP

    El atajo consideró el motor: 7.5HP

    Motor hidráulico: 5HP

    Alcanzaron el motor de sierra: 2HP

    Transportadores motor: 1/2 HP, 1: 5

    Chip de escape de la campana: D100mm × 4pcs

    Tamaño de la máquina: 3200 × 1700 × 1400mm



    B. H-600F4 dedo automática talladora conjunta

     (Superior / inferior de puntuación sierra + Transportadores + atajo consideró + conformador de husillo + encolado automático)

    Ancho de trabajo de mesa: 610 mm

    Longitud de trabajo: 150-900mm

    Espesor de trabajo: 18-150mm

    Velocidad de la máquina cortadora: 2900rpm

    Velocidad de la sierra de puntuación: 2840rpm

    Velocidad de la talladora del husillo: 6750rpm

    Motor del husillo de la talladora: 20HP

    El atajo consideró el motor: 7.5HP

    Motor hidráulico: 3HP

    Alcanzaron el motor de sierra: 2HP × 2pcs

    Transportadores motor: 1/2 HP

    Chip de escape de la campana: D100mm × 4pcs

    Tamaño de la máquina: de 3800 × 1700 × 1500 mm



    tabla C. Conveyor

    Dimensiones de la mesa: 600 mm X 1000 mm X 3pcs

    motor del transportador: 1 HP × 3pcs



    mesa transportadora D. Medio

    motor del transportador: 1 HP

    Tamaño de la mesa: 600 mm x 1600 mm



    E. mesa Toss

    Tamaño de la mesa: 900 mm x 1600 mm

    motor del transportador: 1 HP

    Toss motor del transportador: 1HP



    transportador de cadena auto F. Medio

    Tamaño de la mesa: 600 mm x 5000 mm

    Motor: 1 / 2HP × 2pcs

    especificaciones de la cadena: 10A



    G. mesa de plástico (doble rueda de guía)

    motor Retardador: 1 / 2HP, 1 / 5HP (con freno) × 2pcs

    Dimensiones de la mesa: 450 × 100 mm



    H. H-6015CFP dedo automática Prensa hidráulica conjunta

    (Rueda de la correa + Presión de aire Transportadores × 2pcs)

    Longitud de trabajo: 6000 mm

    Ancho de trabajo: 22-150mm

    Espesor de trabajo: 18-75mm

    Velocidad de trabajo: 8-80m / Min

    Velocidad de la máquina cortadora: 2840rpm

    La presión del aire: 6kgs / cm 2

    Max. presión hidráulica: 70kgs / cm 2

    El atajo consideró el motor: 3HP

    Motor hidráulico: 5HP

    motor de alimentación: 1 / 2HP

    Tamaño de la máquina: 6800 × 1000 × 1700mm

    modelo detalles

    finger joint line model details

    Qué hacer nuestro diferente?

    1. Alta eficiencia: puede terminar 5-6pcs x 6m madera por minuto para los más completamente automático, 16-20pcs madera x 2,5 m por minuto para los semi-automática

    2. resistente: nuevo peso llegar a 11 toneladas para los 6m completamente automático, 9 toneladas de 2,5 millones de los semi-automática

    3. El uso de componentes eléctricos de mando de Taiwán y la tecnología para garantizar la eficiencia, alto rendimiento y un funcionamiento estable.

    4. Using Servo motor drive, fast returning speed, 1.3 seconds positioning, good stability (optional)

    5.Los talladoras adoptan dispositivo de detección inteligente para asegurar que toda la pieza de trabajo están en el mismo plano antes de la conformación

    6. Adición de un dispositivo especial en el conformador para ajustar la velocidad de trabajo, la prevención de la última pieza de trabajo cuartearse

    7.Adding un transportador entre dos conformadores, para asegurar que todos pieza de trabajo están en el mismo plano antes de la conformación, que también puede fijar la velocidad de trabajo

    8. Control del sistema HMI, que muestra el funcionamiento, fallo y mantenimiento de la información, de fácil operación

    9. siguientes funciones estándar CE y fáciles de usar para hacer más estable y fiable, asegurando una calidad a nivel mundial.

    10.Accommodating requisito diferente tamaño madera y múltiples niveles de humedad de la madera y la dureza.

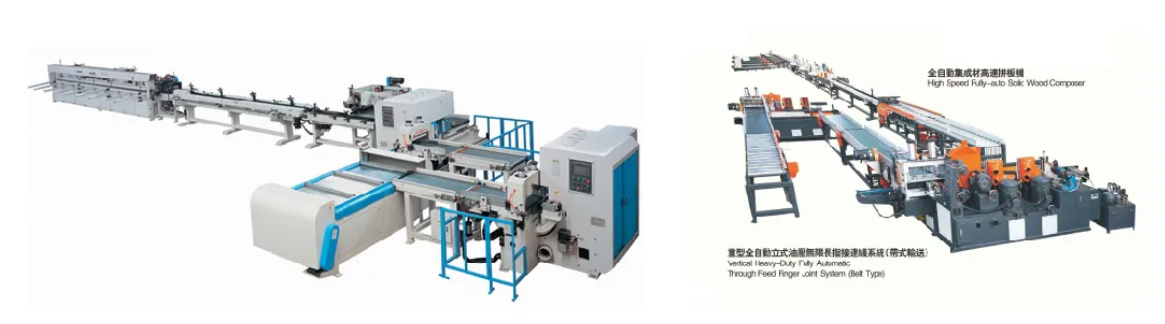

    Los modelos de la serie

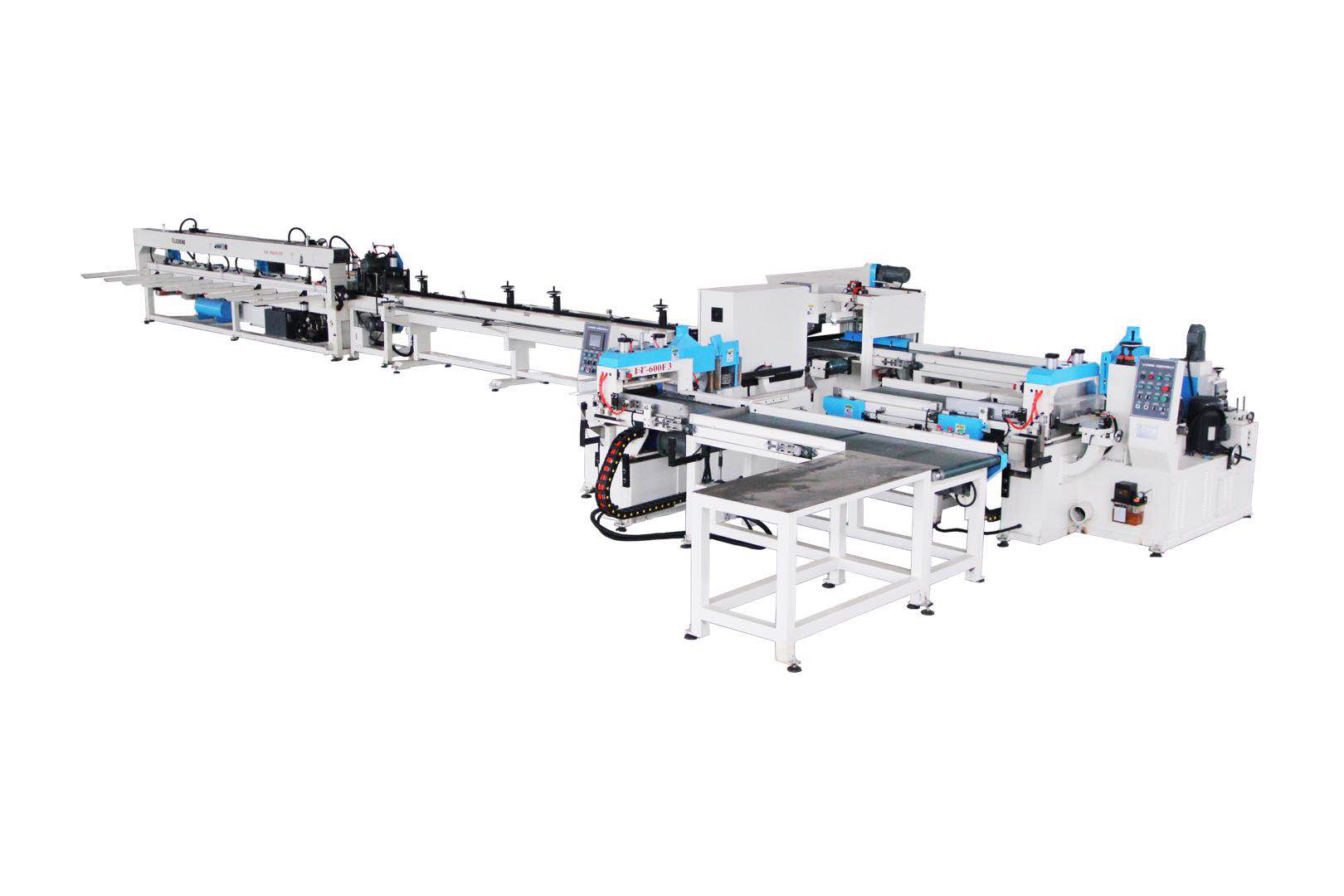

    Alta velocidad dedo Automático Completo conjunto línea (con tapa)

    finger jonit line

    Finger Joint semiautomático Línea

    semi-automática dedo línea de la articulación
